目前，我國的機動車駕駛?cè)藛T數量在不斷增長，洗車行業現有洗車方案多為人工洗車或半自動化的方式運行，機械化程度不高，已很很難滿足日常洗車需求，需要節約人工成本、提高洗車效率的改進。

本發明提供一種自動洗車系統與方法，其具有結構簡單、可實現無人值守和降低成本的特點。

為解決上述問題，本發明是通過以下技術方案實現的：

自動洗車系統，包括控制單元和至少1個洗車裝置；每個洗車裝置由固定柱、水平方向桿、水平方向絲桿、垂直方向桿、垂直方向絲桿、旋轉電機、角度調整電機、噴頭組件、第一車身距離傳感器、第二車身距離傳感器和多個地面距離傳感器組成；固定柱的底部固定安裝在洗車區域中，旋轉電機的定端安裝在固定柱的頂部，水平方向桿安裝在旋轉電機的動端；水平方向絲桿安裝在水平方向桿上，且兩者均與水平面平行；垂直方向桿安裝在水平方向絲桿上，垂直方向絲桿安裝在垂直方向桿上，且兩者均與水平面垂直；角度調整電機的定端安裝在垂直方向絲桿上，噴頭組件安裝在角度調整電機的動端；噴頭組件上設有噴頭；第一車身距離傳感器安裝在固定柱的其中一側壁上，第二車身距離傳感器安裝在噴頭組件上，第一車身距離傳感器和第二車身距離傳感器的采集方向與水平面相平；多個地面距離傳感器均勻分布在水平方向桿，所有地面距離傳感器均與水平面垂直；第一車身距離傳感器、第二車身距離傳感器和多個地面距離傳感器的輸入端與控制單元連接；控制單元的輸出端與水平方向絲桿、垂直方向絲桿、旋轉電機、角度調整電機和噴頭組件連接。

上述系統所實現的自動洗車方法，其具體包括步驟如下：

步驟1、待機狀態下，控制單元控制垂直方向絲桿升高，并使得垂直方向桿升高到距離地面最高的位置，以確保在待機狀態下洗車裝置附近車輛的正常通行；

步驟2、待洗車輛行駛到洗車裝置附近，并使得待洗車輛的其中一個側面與固定柱上安裝有車身第一距離傳感器的一側面相對；待洗車輛進入此位置后，用戶發送洗車信號至控制單元，啟動洗車流程；

步驟3、洗車流程啟動，控制單元通過固定柱上的車身第一距離傳感器獲取待洗車輛與洗車裝置之間的距離；同時，控制單元控制水平方向絲桿伸長，并使得垂直方向桿到與固定柱距離最遠；

步驟4、控制單元控制旋轉電機逆時針進行步進掃描，當水平方向桿上地面距離傳感器中僅有一個地面距離傳感器所采集到的距離明顯變小時，即表示水平方向桿達到了車輛的前近角點位置，并記錄該地面距離傳感器的位置；

步驟5、在此位置的基礎上，控制單元控制旋轉電機順時針回退到上一個步進點，并使得水平方向桿上的所有地面距離傳感器所采集到的距離相同；

步驟6、控制單元控制水平方向絲桿回縮，并使得垂直方向桿回縮至步驟4所記錄的地面距離傳感器的位置處；

步驟7、控制單元控制垂直方向絲桿下降，并使得垂直方向桿下降到預設的工作高度；同時，控制單元控制控制角度調整電機，讓噴頭組件與水平方向桿垂直，并指向待洗車輛一側；

步驟8、利用垂直方向桿上的車身第二距離傳感器獲取待洗車輛與洗車裝置之間的距離；同時，控制單元控制旋轉電機帶動水平方向桿順時針旋轉，以使得車身第二距離傳感器采集到的距離與第一距離傳感器所采集到的距離相一致，此時表明水平方向桿與車身平行；

步驟9、控制單元控制控制水平方向絲桿回縮，并使得垂直方向桿逐漸向靠近固定柱方向移動，直到垂直方向桿與固定柱距離最??；在此過程中，垂直方向桿上的噴頭組件角度不變，且噴射泡沫對待洗車輛靠近洗車裝置一側面的前段部分及其相近頂面進行清潔；

步驟10、控制單元控制控制水平方向絲桿伸長，并使得垂直方向桿逐漸向遠離固定柱方向移動，直到垂直方向桿上的第二距離傳感器所采集到的數據發生明顯變大，并記錄水平方向絲桿此時的伸長長度L1；在此過程中，垂直方向桿上的噴頭組件角度不變，且噴射高壓水對待洗車輛靠近洗車裝置一側面的前段部分及其相近頂面進行清洗；

步驟11、控制單元控制控制水平方向絲桿伸長，并使得垂直方向桿到與固定柱距離最遠；

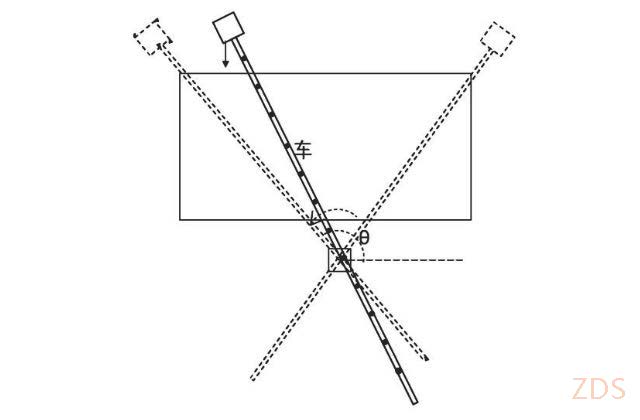

步驟12、控制單元控制旋轉電機逆時針進行步進掃描，當水平方向桿上的地面距離傳感器所采集到的距離明顯變小的距離傳感器的數量首次達到峰值時，即表示水平方向桿達到了車輛的前遠角點位置，并記錄旋轉電機此時的轉動角度θ為θ1；

步驟13、控制單元控制水平方向絲桿回縮，并使得垂直方向桿回縮至距離固定柱L1/cosθ1位置處；

步驟14、控制單元控制控制角度調整電機，讓角度調整電機帶動其上的噴頭組件與水平方向桿呈180°-θ1的夾角，并指向待洗車輛一側；

步驟15、控制單元控制旋轉電機順時針旋轉，并使得水平方向桿的轉動角度θ逐漸減小，直到轉動角度θ由θ1變?yōu)?；在此過程中，讓垂直方向桿上的噴頭組件與水平方向桿始終呈180°-θ的夾角，同時通過垂直方向桿上的車身第二距離傳感器控制垂直方向桿距離待洗車輛的前端面的距離不變，并噴射泡沫對待洗車輛的前端面及其相近頂面進行清潔；

步驟16、控制單元控制旋轉電機逆時針旋轉，并使得水平方向桿的轉動角度θ逐漸增大，直到轉動角度θ由0變?yōu)?theta;1；在此過程中，讓垂直方向桿上的噴頭組件與水平方向桿始終呈180°-θ的夾角，同時通過垂直方向桿上的車身第二距離傳感器控制垂直方向桿距離待洗車輛的前端面的距離在預設距離范圍內，并噴射高壓水對待洗車輛的前端面及其相近頂面進行清洗；

步驟17、控制單元控制控制水平方向絲桿伸長，并使得垂直方向桿到與固定柱距離最遠；控制單元控制旋轉電機逆時針進行步進掃描，當水平方向桿上的地面距離傳感器所采集到的距離明顯變小的距離傳感器的數量再次達到峰值時，即表示水平方向桿達到了車輛的后遠角點位置，并記錄旋轉電機此時的轉動角度θ為θ2；

步驟18、控制單元控制水平方向絲桿回縮，并使得垂直方向桿回縮至距離固定柱(L1*sinθ1+0.2)/sinθ2位置處；

步驟19、控制單元控制控制角度調整電機，讓角度調整電機帶動其上的噴頭組件與水平方向桿呈θ2-90°的夾角，并指向待洗車輛一側；

步驟20、控制單元控制旋轉電機順時針旋轉，并使得水平方向桿的轉動角度θ逐漸減小，直到轉動角度θ由θ2變?yōu)?theta;1；在此過程中，讓垂直方向桿上的噴頭組件與水平方向桿始終呈θ-90°的夾角，同時通過垂直方向桿上的車身第二距離傳感器控制垂直方向桿距離待洗車輛遠離洗車裝置一側面的距離不變，并噴射泡沫對待洗車輛遠離洗車裝置一側面及其相近頂面進行清潔；

步驟21、控制單元控制旋轉電機逆時針旋轉，并使得水平方向桿的轉動角度θ逐漸增大，直到轉動角度θ由θ1變?yōu)?theta;2；在此過程中，讓垂直方向桿上的噴頭組件與水平方向桿始終呈θ-90°的夾角，同時通過垂直方向桿上的車身第二距離傳感器控制垂直方向桿距離待洗車輛遠離洗車裝置一側面的距離在預設距離范圍內，并噴射高壓水對待洗車輛遠離洗車裝置一側面及其相近頂面進行清洗；

步驟22、控制單元控制旋轉電機逆時針進行步進掃描，當水平方向桿上的地面距離傳感器所有地面距離傳感器所采集到的距離明顯變小時，即表示水平方向桿達到了車輛的后近角點位置，并記錄最后一個發生距離變化的地面距離傳感器的位置和旋轉電機此時的轉動角度θ為θ3；

步驟23、控制單元控制水平方向絲桿回縮，并使得垂直方向桿回縮至距離固定柱[(L1*sinθ1+0.2)/sinθ2]*cos(180°-θ3)位置處；

步驟24、控制單元控制旋轉電機順時針旋轉，并使得水平方向桿的轉動角度θ逐漸減小，直到轉動角度θ由θ3變?yōu)?theta;2；在此過程中，讓垂直方向桿上的噴頭組件與水平方向桿始終呈θ-180°的夾角，同時通過垂直方向桿上的車身第二距離傳感器控制垂直方向桿距離待洗車輛的后端面的距離不變，并噴射泡沫對待洗車輛的后端面及其相近頂面進行清潔；

步驟25、控制單元控制旋轉電機逆時針旋轉，并使得水平方向桿的轉動角度θ逐漸增大，直到轉動角度θ由θ2變?yōu)?theta;3；在此過程中，讓垂直方向桿上的噴頭組件與水平方向桿始終呈θ-180°的夾角，同時通過垂直方向桿上的車身第二距離傳感器控制垂直方向桿距離待洗車輛的后端面的距離在預設距離范圍內，并噴射高壓水對待洗車輛的后端面及其相近頂面進行清洗；

步驟26、控制單元控制水平方向絲桿回縮，并使得垂直方向桿回縮至步驟22所記錄的地面距離傳感器的位置處；

步驟27、控制單元控制控制角度調整電機，讓噴頭組件與水平方向桿垂直，并指向待洗車輛一側；

步驟28、利用垂直方向桿上的車身第二距離傳感器獲取待洗車輛與洗車裝置之間的距離；同時，控制單元控制旋轉電機帶動水平方向逆時針旋轉，以使得車身第二距離傳感器采集到的距離與第一距離傳感器所采集到的距離相一致，此時表明水平方向桿與車身平行；

步驟29、控制單元控制控制水平方向絲桿回縮，并使得垂直方向桿逐漸向靠近固定柱方向移動，直到垂直方向桿與固定柱距離最??；在此過程中，垂直方向桿上的噴頭組件與水平方向桿始終呈-90°的夾角，保持角度不變，且噴射泡沫對待洗車輛靠近洗車裝置一側的后段部分及其相近頂面進行清潔；

步驟30、控制單元控制控制水平方向絲桿伸長，并使得垂直方向桿逐漸向遠離固定柱方向移動，直到垂直方向桿上的第二距離傳感器所采集到的數據發生明顯變大；在此過程中，垂直方向桿上的噴頭組件角度不變，且噴射高壓水對待洗車輛靠近洗車裝置一側的后段部分及其相近頂面進行清洗；

步驟31、控制單元控制控制垂直方向絲桿升高，并使得垂直方向桿升高到距離地面最高的位置，本次洗車流程結束。

與現有技術相比，本發明只需利用1個洗車裝置，并配合控制單元即可實現待洗車輛的全車自動清洗，從而節省人力成本；此外洗車裝置結構簡單，占地面積小，成本低，使產品適用場景更多，為用戶清洗車輛帶來便利。
