納米碳酸鈣是目前應(yīng)用最廣泛的納米材料之一，其晶粒粒徑小于100nm，比表面積大，表面能高，具有納米材料所特有的小尺寸效應(yīng)和表面效應(yīng)，使其表現(xiàn)出普通碳酸鈣不具備的物理化學(xué)性能，廣泛應(yīng)用于塑料、橡膠、油墨、涂料、造紙和油漆等行業(yè)。但正是因?yàn)榧{米碳酸鈣的比表面積大，表面能高，因此在水溶液中易團(tuán)聚，限制了其在水性涂料中的應(yīng)用。

現(xiàn)公開的技術(shù)是通過表面活性劑或者聚合物對(duì)納米碳酸鈣進(jìn)行包覆，利用碳鏈在納米碳酸鈣表面形成的空間位阻效應(yīng)，獲得納米碳酸鈣在水溶液中的分散效果。目前并未有利用過碳化在納米晶粒表面形成均勻的碳酸氫根，再加入親水改性助劑，降低納米碳酸鈣晶粒的表面能，從而獲得在水溶液中穩(wěn)定懸浮分散的納米碳酸鈣的技術(shù)公開。

本發(fā)明的目的是提供一種在水溶液中穩(wěn)定懸浮分散的納米碳酸鈣的制備方法，通過過碳化和表面親水修飾工藝，降低納米碳酸鈣比表面能，改善分散性，制備所得的納米碳酸鈣能夠在水溶液中穩(wěn)定懸浮分散，可在水性涂料中應(yīng)用，擴(kuò)大了其使用范圍。

一種在水溶液中穩(wěn)定懸浮分散的納米碳酸鈣的制備方法，包括如下步驟：

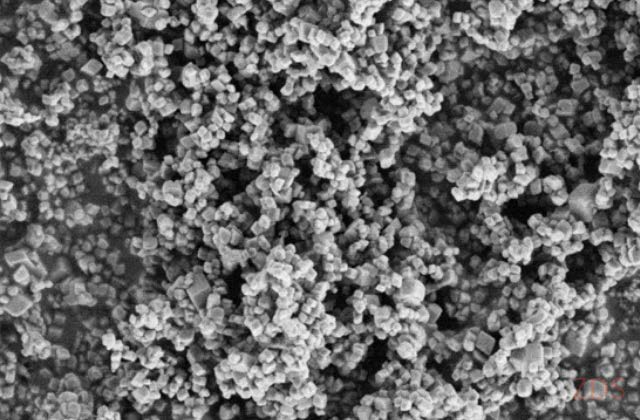

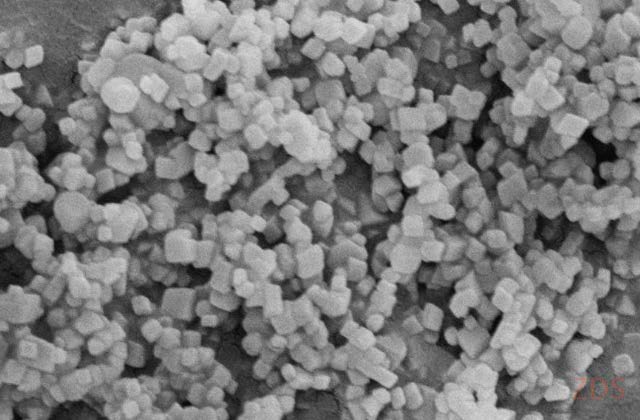

(1)采用碳化法制備納米碳酸鈣漿料，原料氫氧化鈣漿料的固含量為8～10％，碳化起始溫度不高于25℃，CO2含量高于28％，碳化至漿料pH＝6.0?7.0結(jié)束碳化，得到納米碳酸鈣漿料；

(2)對(duì)(1)得到的納米碳酸鈣漿料陳化12～36h后，再進(jìn)行5～10min的過碳化，得到納米碳酸鈣熟漿；過碳化時(shí)間需限制在適宜范圍內(nèi)，因?yàn)檫^碳化時(shí)間不夠，則達(dá)不到效果，過碳化時(shí)間過長，對(duì)體系影響不大，而且增加成本；

(3)將(2)得到的納米碳酸鈣熟漿置于密封容器中，加入親水處理劑，在室溫～120℃下，攪拌處理1～24h，得到改性好的納米碳酸鈣漿料；

(4)將改性好的納米碳酸鈣漿料進(jìn)行離心或壓濾、干燥、粉碎，即可獲得在水溶液中穩(wěn)定懸浮分散的納米碳酸鈣。

本發(fā)明優(yōu)點(diǎn)：本發(fā)明通過在納米碳酸鈣碳化結(jié)束時(shí)，增加過碳化步驟，利用過碳化使納米碳酸鈣晶粒表面均勻分布碳酸氫根，再添加親水性表面修飾劑，經(jīng)過在一定溫度下攪拌改性，最后將陳化得到的納米碳酸鈣漿料離心、洗滌、干燥，獲得水溶液穩(wěn)定懸浮分散的納米碳酸鈣。本發(fā)明得到的納米碳酸鈣能夠在水溶液中穩(wěn)定懸浮分散，在水性涂料中應(yīng)用得到很好的效果，擴(kuò)大了其使用范圍。
