顏色在當(dāng)今信息化的時代里扮演著重要的角色，基于顏色的技術(shù)可以用來顯示、傳遞和準(zhǔn)換數(shù)據(jù)信息，電致變色技術(shù)便是其中之一。電致變色材料在低電壓的控制下，其光學(xué)性質(zhì)(透過率、反射率、吸收率)會發(fā)生可逆性的轉(zhuǎn)變，從而實現(xiàn)對光的調(diào)制作用，可見光波段表現(xiàn)為材料顏色的可逆變化。但是電致變色材料，尤其是無機金屬氧化物，存在著顏色調(diào)控有限的缺點，通常只能在材料自身的著色態(tài)和褪色態(tài)之間進行轉(zhuǎn)變，極大地限制了其在顯示領(lǐng)域的應(yīng)用。

本發(fā)明針對現(xiàn)有電致變色薄膜，尤其是無機金屬氧化物薄膜顏色調(diào)控有限，通常只能在材料自身的著色態(tài)和褪色態(tài)之間轉(zhuǎn)變的問題，而提出了一種對電致變色氧化鎳薄膜進行顏色調(diào)控的方法。

一種調(diào)控電致變色氧化鎳膜顏色的方法，包括如下步驟：

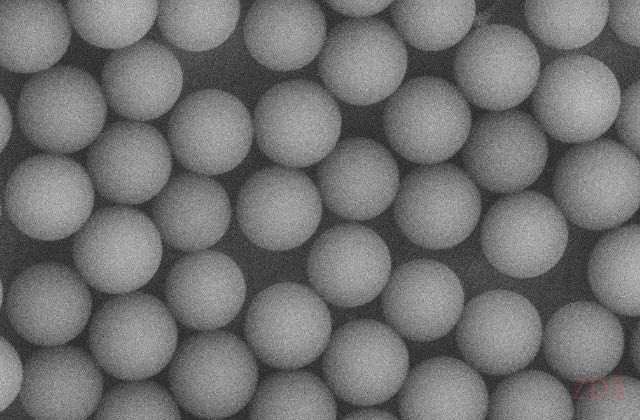

(1)將導(dǎo)電基底垂直放入聚苯乙烯微球乳液中恒溫培養(yǎng)，得到聚苯乙烯微球模板；

(2)將含有0.4-1.8mol/L的Ni(NO3)2和0.04-0.12mol/L的NaNO3的水溶液作為電解液，采用三電極體系，聚苯乙烯微球模板為工作電極，在0.4-2.4mA·cm-2恒電流下，采用陰極電沉積法在聚苯乙烯微球模板中填充Ni(OH)2，沉積時間為100-1000秒；

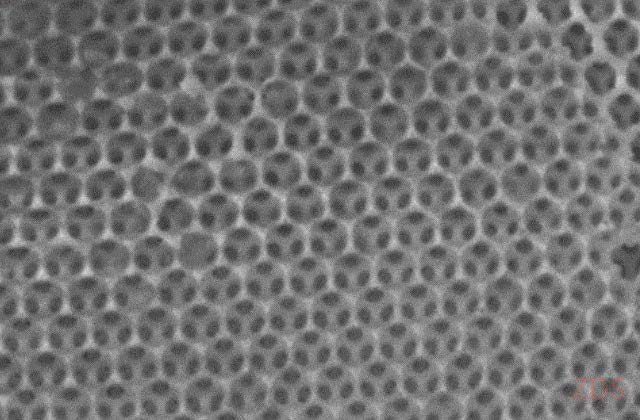

(3)沉積結(jié)束后，將工作電極取出，浸入有機溶劑中，得到具有反蛋白石結(jié)構(gòu)的Ni(OH)2膜；

(4)將具有反蛋白石結(jié)構(gòu)的Ni(OH)2膜進行固化、退火，得到具有反蛋白石結(jié)構(gòu)的NiO膜；

(5)采用三電極體系，以NiO膜為工作電極，對工作電極施加-1.0～1.0V的電壓，實現(xiàn)對氧化鎳膜顏色的調(diào)控。

本發(fā)明的上述技術(shù)方案具有如下優(yōu)點：

本發(fā)明將反蛋白石結(jié)構(gòu)引入電致變色氧化鎳膜中，使氧化鎳膜具有結(jié)構(gòu)色。由于氧化鎳膜自身在電致變色過程中可在透明和褐色之間相互轉(zhuǎn)變，將結(jié)構(gòu)色與其復(fù)合后，可以使具有反蛋白石結(jié)構(gòu)的氧化鎳膜呈現(xiàn)出各種不同的顏色，從而實現(xiàn)對其顏色的調(diào)控。

本發(fā)明得到的電致變色NiO膜具有反蛋白石結(jié)構(gòu)，可以表現(xiàn)出各種顏色的變化，性能穩(wěn)定，響應(yīng)速度快，在智能窗、顯示器、電子紙等領(lǐng)域具有廣泛的應(yīng)用前景。
