隨著健康和環(huán)保意識(shí)的日益強(qiáng)化，傳統(tǒng)的有毒的無(wú)機(jī)黃色顏料如鉻黃、鎘黃等黃色顏料在應(yīng)用上受到了很大的限制，因此尋求無(wú)毒的無(wú)機(jī)黃色顏料是社會(huì)發(fā)展的需求。大量研究表明，釩酸鉍黃色顏料具有無(wú)毒、耐候性好、高著色力、高的光澤和良好的遮蓋力等優(yōu)異性能，是一種具有美好前景的綠色環(huán)保顏料，因而可以作為傳統(tǒng)的鉻黃、鎘黃顏料的代替品。

目前BiVO4的制備方法主要有固相反應(yīng)法、溶膠凝膠法、化學(xué)沉淀法、水熱合成法、液相沉淀法和氣相法等。

目前公開的制備方法均能制備出亮黃色的BiVO4顏料，但制備工藝復(fù)雜，或顏料顆粒大，粒徑分布不均勻，或色澤、耐溫性差，在應(yīng)用性能上存在一定的缺陷。因此，開發(fā)操作簡(jiǎn)單，顆粒細(xì)小，粒子均勻可控與穩(wěn)定的制備技術(shù)具有重要意義。

本發(fā)明的目的在于克服現(xiàn)有技術(shù)的不足，提供一種納米綠相黃釩酸鉍粉末的制備方法。該制備方法工藝流程簡(jiǎn)單，本發(fā)明所獲得的釩酸鉍粉末呈亮黃色(即綠相黃)，粉末的平均粒度為110～130nm，粉末粒度在100nm以下的占40％以上，粉末粒度在200nm以下的占80％以上；粉末晶體結(jié)構(gòu)是單斜晶系。

本發(fā)明的技術(shù)方案為：一種納米綠相黃釩酸鉍粉末的制備方法，包括下步驟操作：

(1)將稱量、取的NH4VO3溶入去離子水中，然后用攪拌器在40～50℃攪拌溶解，記為A溶液；將稱量、取的Bi(NO3)3﹒5H2O溶入去離子水中，然后用攪拌器在40～50℃攪拌溶解，記為B溶液；

(2)稱量、取有機(jī)溶劑、表面活性劑，助表面活性劑，放入燒杯進(jìn)行攪拌混合溶解，記為C溶液；

(3)將C液分別與A，B液混合攪拌，分別記為A'，B'溶液；

(4)將A'，B'兩液混合后超聲乳化處理，制成微乳液；合成反應(yīng)為機(jī)械攪拌，調(diào)節(jié)PH值，反應(yīng)時(shí)間和溫度；

(5)將實(shí)驗(yàn)最終所得粉末用乙醇或丙酮及蒸餾水清洗5～6次，每次清洗應(yīng)充分?jǐn)嚢杈鶆?，之后靜置沉淀分層，濾掉上層溶液，如此反復(fù)5～6次；

(6)將濾得的粉末在80～85℃溫度下烘干10～12h，即可得到納米BiVO4粉末。

本發(fā)明的納米綠相黃釩酸鉍粉末的制備方法與現(xiàn)有的技術(shù)相比，優(yōu)點(diǎn)如下：

1.本發(fā)明制備納米綠相黃釩酸鉍粉末工藝簡(jiǎn)單；

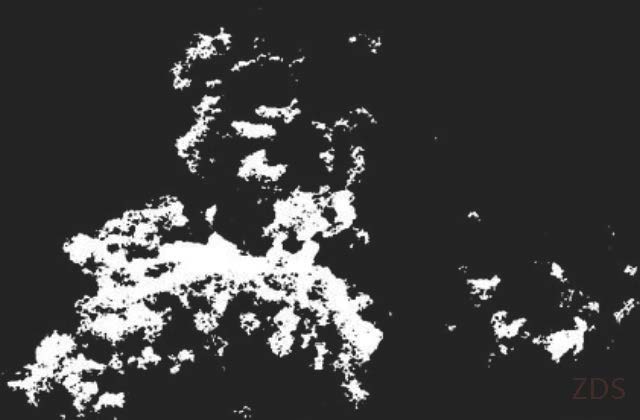

2.本發(fā)明的納米綠相黃釩酸鉍粉末呈亮黃色，粉末的平均粒度為110～130nm，粉末粒度在100nm以下的占40％以上，粉末粒度在200nm以下的占80％以上；

3.本發(fā)明的納米綠相黃釩酸鉍粉末晶體結(jié)構(gòu)是單斜晶系；

4.本發(fā)明的納米綠相黃釩酸鉍粉末制備過程無(wú)污染物排放，是一種具有美好前景的綠色環(huán)保顏料，可以作為傳統(tǒng)的鉻黃、鎘黃含鉛顏料的代替品。
