隨著世界工業的不斷發展，人類消耗了大量的化石能源。同時，傳統燃料燃燒時所帶來的環境污染問題也日益明顯，并加劇了溫室效應。因此尋找替代能源與清潔能源顯得日益緊迫。氫能源是綠色能源、發展氫能源汽車是列入政府工作報告的國家戰略。近年來氫氣的需求量也在迅猛增加，尤其是氫燃料電池、電子信息、半導體、LED照明和光伏發電等產業的迅速發展，對(超)純氫氣(純度＞99.9999％，即6N)分離純化技術提出了新的要求。

目前常見的氫氣分離技術包括變壓吸附、深冷分離和膜分離等，其中前兩種技術已經在大規模氫氣分離方向獲得廣泛應用，但是鑒于分離過程吸附平衡和相平衡的限制，其氫氣純度很難達到超高純度氫氣要求。由于鈀及其合金膜對氫氣具有獨特的選擇透過性，且理論上非氫氣體無法透過，因此鈀膜分離技術已成為目前制備超高純度氫氣的最佳方案之一。然而在推廣應用過程中，諸多因素限制了鈀膜的應用領域：1)價格昂貴；2)容易產生氫脆甚至造成鈀膜的扭曲變形。

將液體鎵(Ga)夾在兩片多孔碳化硅載體之間的液體金屬膜可望用于分離純化氫氣，其成本比鈀低一個數量級，且可避免出現氫脆現象。然而受限于碳化硅載體表面的粗糙度，液態金屬鎵層的厚度維持在200微米以上，故如何制備超薄、連續、穩定的液態金屬膜迫在眉睫。

本申請?zhí)峁┝艘环N支撐體/隔離層/浸潤層-液態金屬結構的超薄液態金屬復合膜及制備方法，解決了上述目前氫氣分離的液態金屬膜所存在的問題。

本發明采取的具體技術方案是：

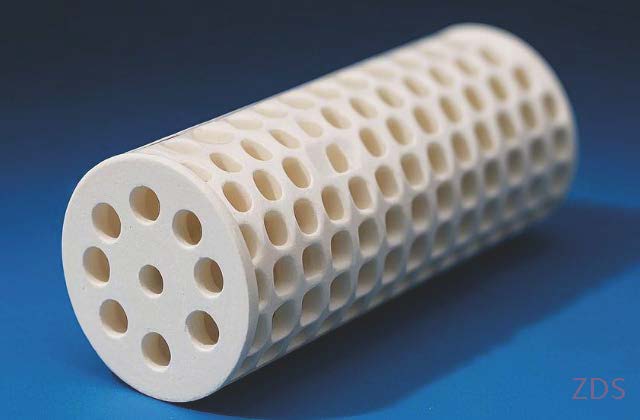

一種超薄液態金屬復合膜，含有：多孔陶瓷膜支撐體；和隔離層，形成在多孔陶瓷膜支撐體的表面上；和浸潤層，形成在隔離層表面上；和液態金屬層，形成在浸潤層。

本發明提供了一種超薄液態金屬復合膜的制備方法，包括：

多孔陶瓷膜支撐體的制備步驟；隔離層原料的配制步驟，及在多孔陶瓷膜支撐體表面形成隔離層的制備步驟；浸潤層原料的準備，及在隔離層表面形成浸潤層的制備步驟；液態金屬層原料的準備，及在浸潤層上形成液態金屬層的制備步驟。

本發明的優點是：

本發明的超薄液態金屬復合膜設計為支撐體/隔離層/浸潤層-液態金屬結構，其中，浸潤層可以完全被液態金屬浸潤，可通過控制浸潤層的厚度進而形成超薄、均勻的液態金屬膜；支撐層為浸潤層提供足夠的機械強度，以應對氫氣分離過程中的滲透壓力；隔離層可防止液態金屬向支撐層擴散。采用該結構可避免氫脆等固態金屬膜所存在的問題，且價格較低。

本發明的超薄液態金屬復合膜厚度較薄，液態金屬層可低于2μm，且氫氣滲透通量大，比目前所報道的鎵液態金屬的最高通量高2倍以上。
