現(xiàn)代社會(huì)，隨著科技的發(fā)展，人們也開始面臨著嚴(yán)重的空氣污染問(wèn)題。據(jù)Environmental Performance Index統(tǒng)計(jì)數(shù)據(jù)顯示，2018年我國(guó)的空氣質(zhì)量位列全球倒數(shù)第4。佩戴個(gè)人防護(hù)口罩是減輕空氣污染對(duì)人們健康造成危害的有效途徑。目前，市售個(gè)人防護(hù)口罩主要是基于國(guó)標(biāo)《GB2626—2006呼吸防護(hù)用品自吸過(guò)濾式防顆粒物呼吸器》規(guī)定的KN95級(jí)別，即對(duì)鹽性顆粒物的過(guò)濾效率≥95％。然而，空氣中的污染物除了鹽性顆粒物外，還有對(duì)健康具有重大威脅的油性顆粒物，如油煙、香煙中的焦油等。為了彌補(bǔ)KN95口罩不能有效過(guò)濾油性顆粒物的缺陷，國(guó)家最新頒布了國(guó)標(biāo)《GB/T32610—2016日常防護(hù)型口罩技術(shù)規(guī)范》，規(guī)定個(gè)人防護(hù)口罩必須滿足對(duì)鹽性顆粒物和油性顆粒物同時(shí)具有較好的過(guò)濾效率，其中II級(jí)過(guò)濾效率要求都達(dá)到95％。開發(fā)同時(shí)對(duì)鹽性和油性顆粒物都具有過(guò)濾作用的新一代高效濾材是未來(lái)發(fā)展的大勢(shì)所趨，也是本領(lǐng)域當(dāng)前待攻克的技術(shù)難題之一。

目前過(guò)濾效果較好的是采用靜電紡絲技術(shù)制備的納米纖維過(guò)濾膜。首先，納米纖維過(guò)濾膜的直徑為納米級(jí)(<1μm)，纖維間的孔隙較小，對(duì)鹽性顆粒物和油性顆粒物的物理攔截效果較傳統(tǒng)的熔噴微米纖維膜更好；其次，靜電紡絲技術(shù)可將諸多帶電性強(qiáng)的駐極體材料制備成纖維膜，對(duì)鹽性顆粒物和油性顆粒物的靜電吸附作用也優(yōu)于傳統(tǒng)熔噴聚丙烯濾材。然而，現(xiàn)有的納米纖維過(guò)濾膜，總是存在著抗油性差或者帶電性差的問(wèn)題，以至于對(duì)油性顆粒物的過(guò)濾效率難以達(dá)到新國(guó)標(biāo)中的II級(jí)過(guò)濾效率要求。這是因?yàn)?，極性較弱的納米纖維過(guò)濾膜通常具有較好的帶電性能，但同時(shí)也更加親油，表現(xiàn)出帶電性強(qiáng)而抗油性差的特點(diǎn)，因此在過(guò)濾油性顆粒物時(shí)易被油性顆粒物浸潤(rùn)甚至滲透，所帶靜電荷大部分被油性顆粒物中和，導(dǎo)致對(duì)油性顆粒物的靜電吸附作用大幅減弱；而極性較強(qiáng)的納米纖維過(guò)濾膜雖具有較好的抗油性但帶電性卻較弱，過(guò)濾效果同樣不佳。因此，如何制備出帶電性強(qiáng)且抗油性強(qiáng)的納米纖維過(guò)濾膜，以使該過(guò)濾膜達(dá)到新國(guó)標(biāo)的II級(jí)過(guò)濾效率要求是迫切需要解決的問(wèn)題。

針對(duì)現(xiàn)有技術(shù)的以上缺陷或改進(jìn)需求，本發(fā)明提供了納米纖維膜及制備方法、納米纖維過(guò)濾膜及制備方法，其目的在于解決現(xiàn)有技術(shù)中難以獲得同時(shí)具有優(yōu)良帶電性和抗油性的納米纖維膜的技術(shù)問(wèn)題。

按照本發(fā)明的一個(gè)方面，提供了一種納米纖維膜，包括聚合物A、B、C，所述聚合物A、B、C分別占三者質(zhì)量之和的百分?jǐn)?shù)為55～70％、25～45％、0.5～3％；聚合物A和B均具有帶電性和抗油性，其中，聚合物A的帶電性強(qiáng)于所述聚合物B，聚合物B的抗油性強(qiáng)于所述聚合物A，聚合物C為水溶性聚合物。

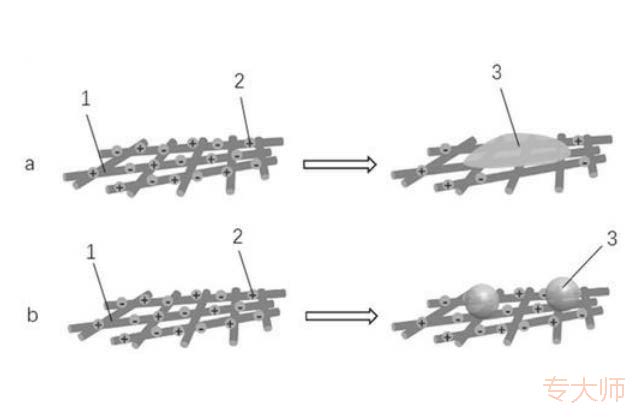

通過(guò)上述技術(shù)方案，使聚合物A的占比超過(guò)50％以保證纖維膜良好的帶電性能，再加上次多量的抗油性較強(qiáng)的聚合物B以保證纖維膜較好的抗油性能，為了在大幅提高抗油性能的同時(shí)不減弱帶電性能，再添加少量的水溶性聚合物C，其具有疏油性，在進(jìn)一步提升抗油性的同時(shí)因加入量少而不會(huì)稀釋聚合物A及B中的靜電荷，從而保證了纖維膜整體的抗油性和帶電性都處于優(yōu)良的水平。本發(fā)明通過(guò)所述聚合物C的質(zhì)量占比控制在0.5～3％內(nèi)，可以避免親水性過(guò)強(qiáng)導(dǎo)致的靜電荷被空氣中水分中和而流失。如果缺少聚合物C，而只有聚合物A和B，則二者雖然各有所長(zhǎng)，但其所長(zhǎng)也會(huì)被另一方稀釋而不能很好地發(fā)揮作用，從而不能獲得帶電性強(qiáng)且抗油性強(qiáng)的纖維膜。同時(shí)，也正是因?yàn)榫酆衔顲的占比不能太大，抗油性較好的聚合物B需占次多量的比例才能保證混合物的抗油性處于優(yōu)良的水平。因此，只有在本申請(qǐng)的配比下獲得的納米纖維膜可以同時(shí)具有優(yōu)良的帶電性與抗油性，即能達(dá)到新國(guó)標(biāo)的II級(jí)過(guò)濾效率要求。

本發(fā)明還提供了一種納米纖維膜的制備方法，用于制備上述的納米纖維膜，包括以下步驟：

S1，將聚合物A、B、C混合在溶劑中，形成聚合物溶液；

S2，將S1中的聚合物溶液作為紡絲液，進(jìn)行靜電紡絲，得到納米纖維膜。

本發(fā)明還提供了一種納米纖維過(guò)濾膜的制備方法，包括上述的納米纖維膜的制備方法，并在此基礎(chǔ)上還包括S3，將S2得到的納米纖維膜置于電暈裝置中進(jìn)行再極化處理，得到納米纖維過(guò)濾膜。

本發(fā)明的優(yōu)點(diǎn)是：通過(guò)對(duì)同時(shí)具有優(yōu)良帶電性和抗油性的納米纖維膜進(jìn)行再極化處理，獲得的納米纖維過(guò)濾膜可以同時(shí)對(duì)鹽性顆粒物和油性顆粒物的過(guò)濾效果達(dá)到95％以上。
