隨著化石燃料的無節(jié)制的開采利用以及環(huán)境的污染與破壞，傳統(tǒng)能源形勢(shì)已經(jīng)無法滿足現(xiàn)行經(jīng)濟(jì)發(fā)展可持續(xù)的要求，新型能源形式例如，風(fēng)能，太陽能，鋰離子電池，超級(jí)電容器等新型儲(chǔ)能設(shè)備呼之欲出。其中，由于超級(jí)電容器具有充放電速率快，比容量高等優(yōu)點(diǎn)被人們寄予厚望，有望成為最具前景與實(shí)用價(jià)值的儲(chǔ)能設(shè)備。而超級(jí)電容器的性能往往取決于電極材料的性能，因此尋找到合適的電極材料成為重中之重。而天然的生物質(zhì)材料由于其分布廣泛，便宜易得，無毒無害，因此受到了人們的廣泛關(guān)注，是極具應(yīng)用前景的一種電極材料。

藕粉含有大量的葡萄糖，果糖等糖類物質(zhì)，在碳化后能夠形成碳微球狀形貌，具有較好的形貌特征及電化學(xué)性能。目前藕粉在超級(jí)電容器電極材料方面的應(yīng)用尚未有人報(bào)道。為了進(jìn)一步發(fā)揮藕粉在超級(jí)電容器電極材料方面的應(yīng)用，我們對(duì)其進(jìn)行了進(jìn)一步的研究推進(jìn)，以獲得更好的電化學(xué)性能。

為提高基于藕粉的衍生碳材料超級(jí)電容器的電化學(xué)性能，一種典型而有效的方法是采用微波輔助的KOH活化碳化法，經(jīng)過活化后的碳材料，是一種具備較大比較面積和較高比容量的生物質(zhì)衍生碳電極材料。本發(fā)明以市場(chǎng)購(gòu)買的藕粉為原料，來源豐富，價(jià)廉易得。通過微波輔助制備得到藕粉衍生碳，后通過高溫碳化活化，制備得到的藕粉衍生碳作為超級(jí)電容器電極材料有著優(yōu)異的電化學(xué)性能。在0.2 A g 時(shí)，比電容值為480 F g ，10 A g時(shí)仍能達(dá)到264 F g ，電容值保留了0.2 A g 時(shí)的55%，為生物質(zhì)作為超級(jí)電容器電極材料的應(yīng)用提供了一種新思路新方法。

針對(duì)現(xiàn)有技術(shù)的不足，本發(fā)明提供方法簡(jiǎn)單、成本低廉、性能優(yōu)異的一種微波輔助制備藕粉衍生碳電極材料的方法。

本發(fā)明的技術(shù)方案如下：

一種超級(jí)電容器電極材料，該電極材料由微波輔助制備藕粉衍生碳制得。根據(jù)本發(fā)明，一種微波輔助制備的藕粉衍生碳電極材料的制備方法，包括步驟如下：

（1）稱10 g藕粉，20 ml去離子水，分散均勻后移入微波反應(yīng)釜。設(shè)置反應(yīng)溫度為160 200 C，反應(yīng)時(shí)間為2 6 h，冷卻至室溫后進(jìn)行抽濾，先后使用去離子水和無水乙醇洗滌，進(jìn)行烘干。

（2）烘干后，進(jìn)行加堿處理按照m樣:mKOH=1:0.2~1:2的比例，將KOH在燒杯中溶解后與樣品進(jìn)行混合，進(jìn)行干燥。

（3）在Ar氣氣氛中進(jìn)行高溫碳化活化，設(shè)置參數(shù)為650?750oC，升溫速率為5 oC/min，保溫1 h。使用1 M HCl水溶液進(jìn)行酸洗，干燥后進(jìn)行制樣測(cè)試。

本發(fā)明的技術(shù)優(yōu)點(diǎn)如下：

（1）本發(fā)明原料為藕粉，易制得、價(jià)格低廉。

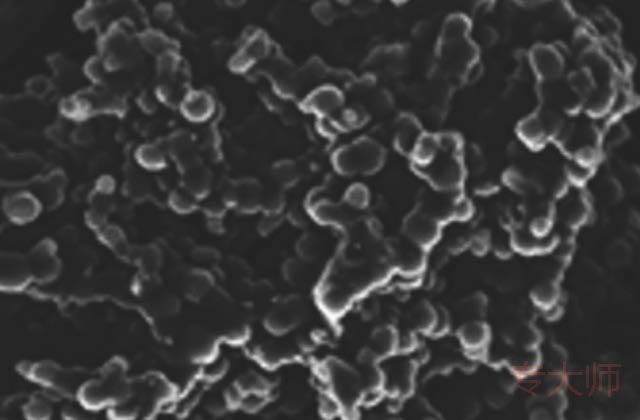

（2）本發(fā)明采用微波輔助制備藕粉衍生碳材料得到了一種直徑約為4.5um的碳微球形貌，該材料具有石墨化程度高、結(jié)構(gòu)穩(wěn)定、電化學(xué)性能優(yōu)異等優(yōu)點(diǎn)。
