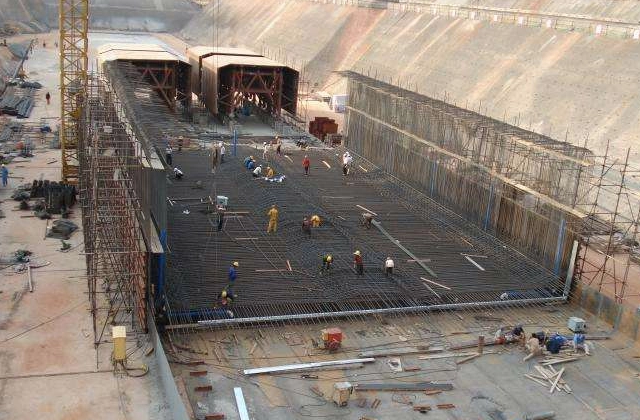

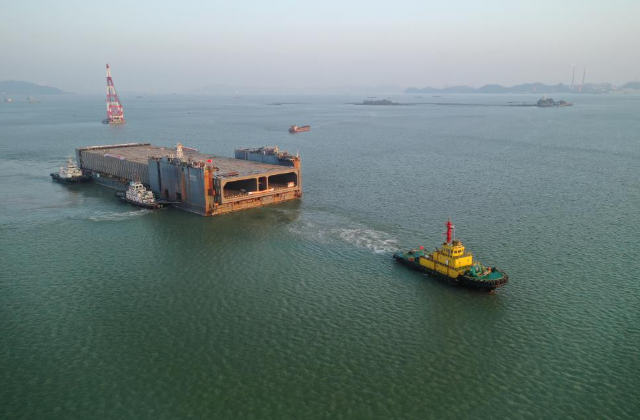

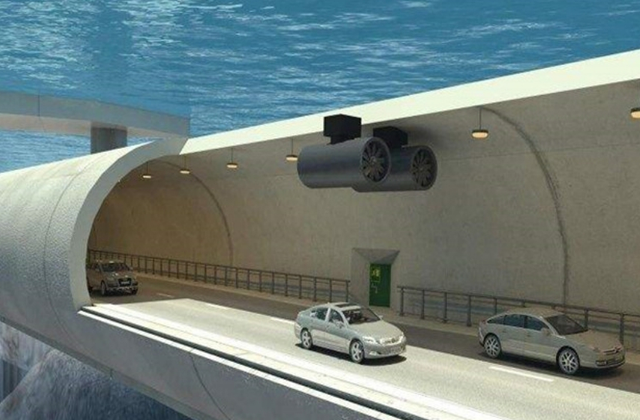

隨著我國城市化進程的快速推進，在我國中東部沖積平原、河流三角洲及近海地區相繼建成或規劃了大量長大隧道。沉管隧道為上述隧道中一種常見的形式，沉管隧道對地基要求較低，特別適用于軟基、河床或海床較淺易于用水上疏浚設施進行基槽開挖的工程地點。由于其埋深小，包括連接段在內的隧道線路總長較采用礦山法和盾構法修建的隧道顯著縮短。沉管斷面形狀可圓可方，選擇靈活?；坶_挖、管段預制、浮運沉放和內部鋪裝等各工序可平行作業，彼此干擾較少。管段預制質量易于控制。沉管隧道在施工時將隧道管段分段預制，每段兩端設置臨時止水頭部，然后浮運至隧道軸線處，沉放在預先挖好的地槽(基槽)內，完成管段間的水下連接，移去臨時止水頭部，回填基槽保護沉管，鋪設隧道內部設施，從而形成一個完整的水下通道。

雖然沉管隧道有諸多優點，但在接頭處理的過程中仍然存在很多難點，管節接頭是沉管隧道的重要部位，同時也是最薄弱的部位，所以管節接頭必須具備良好的水密性。在現有技術中，通常采用GINA止水帶作為第一道防水，然后在形成水密性的沉管隧道內，在各接頭上安裝OMEGA止水帶，從而實現管節接頭的防水。但是上述沉管隧道的接頭連接結構在防水抗震方面存在一些缺陷。例如：沉管隧道管節對接后管節截面受力不均勻可能導致抗震整體性能降低；長期使用過程中由于海底波浪等外力作用下導致管節間微小的變形或者錯動進而影響防水性能；無法得知GINA止水帶與OMEGA止水帶之間是否有積水，進而無法準確的預先采取防水措施。

本申請中針對上述技術方案中的不足，提供了一種智能防水抗震的沉管隧道管節，能夠針對管節接頭處的位移進行實時監控，同時根據所監控的位移數值對管節間的拉應力進行智能調節，從而提升沉管隧道的抗震能力，并保證防水要求。

實現本發明上述目的所采用的技術方案為：一種智能防水抗震的沉管隧道管節，至少包括依次鋪設連接的節段，相鄰的節段之間在接頭部位設置有Gina止水帶和Omega止水帶，還設置有：智能位移傳感器，安裝于接頭部位的安裝孔內，且在接頭部位均勻分布，用于監測相鄰的節段之間的位移；預埋卡槽，在接頭部位均勻分布；調節單元，與預埋卡槽的位置一一對應，且兩者分別位于相鄰的兩節段接頭部位的兩側，包括調節桿、調節電機和電動千斤頂，調節桿的頂部設置有能夠活動插入預埋卡槽內部的卡舌，卡舌插入后調節桿與預埋卡槽之間能夠相對旋轉且兩者的軸向相對位移被鎖死，調節電機和電動千斤頂固定安裝于節段接頭部位的安裝孔內，調節桿的尾部與電動千斤頂通過螺紋連接，電動千斤頂在電機的驅動下控制調節桿旋轉，從而調節相鄰兩節段之間的間距；控制單元，包括接收模塊、存儲模塊以及計算模塊和控制模塊，接收模塊與智能位移傳感器連接并接收智能位移傳感器的編號信息和所采集的位移數據；存儲模塊中存儲有與智能位移傳感器的編號相對應的位置信息和容許位移閾值數據，以及與調節單元的編號相對應的位置信息；計算模塊根據智能位移傳感器中所反饋的位移信息計算出具體調節單元所需要調節的具體調節數據；控制模塊與調節單元連接，用于發送具體調節數據至對應的調節單元并控制此調節單元完成調節。

本發明中同時還提供了一種基于上述沉管隧道管節的智能防水抗震方法，包括以下步驟：

(1)、沉管隧道管節中的節段在澆筑環節預留智能位移傳感器和調節單元的安裝孔，同時設置預埋卡槽；

(2)、沉管隧道全部管節中的節段沉放完畢并完成水下連接后，將智能位移傳感器和調節單元安裝至對應的安裝孔內并與控制單元連接，同時將調節裝置中調節桿的卡舌部位插入至預埋卡槽中，并通過電機和電動千斤頂使調節桿預拉緊；

(3)、沉管隧道在正常運行期間，智能位移傳感器監測相鄰節段之間的位移，并將編號信息和所采集的位移信息傳輸至接收模塊并存儲至存儲模塊中，存儲模塊中存儲有與智能位移傳感器的容許位移閾值信息，若某個位移數值超出容許位移閾值數據，則及時報警并自動觸發計算模塊進行計算；

(4)、計算模塊根據位移數值，以及對應的智能位移傳感器的位置信息，結合調節單元的具體位置信息從而計算出具體的調節單元的調節距離值，并根據調節單元中調節桿的螺距進一步計算出調節桿的轉動圈數，再結合調節電機的功率、轉速及電動千斤頂?shù)膫鲃?dòng)比，最后計算出調節電機的調節時間，并將調節時間與對應的調節單元的編號信息發送至控制單元；

(5)、控制單元根據所接收的編號信息以及調節時間，控制對應的調節單元啟動調節，調節電機啟動并按照調節時間進行運轉，完成自動作業。

本發明提供的智能防水抗震的沉管隧道管節具有以下優點：

1、本專利中由于節段與節段之間通過均勻設置的調節桿與預埋卡槽進行連接，在安裝完畢后，通過調節電機和電動千斤頂將調節桿和預埋卡槽之間進行預拉緊，能夠有效的提高管節的整體性，進而提升沉管隧道整體的抗震能力。

2、本專利中節段與節段之間設置有智能位移傳感器，能夠?qū)λ淼乐械漠惓Ｎ灰七M(jìn)行實時監控，感應精度可精確至微米級，能夠及時發現沉管隧道中因外界的因素(地震、海嘯、風浪等)而導致的微小形變，并且能夠在形變超出容許位移閾值數據時及時進行報警。一旦管節中的形變超過容許位移閾值數據，本系統能夠自動啟動計算模塊，通過計算模塊計算出調節數值，并通過控制控制模塊和調節單元完成自動調節，加大異常位移處節段與節段之間的拉應力，從而保證防水要求。

3、本專利中智能位移傳感器為周期性采集位移數據；同時計算模塊以及控制模塊常態下處于休眠狀態，只有當存儲模塊中產生報警信號后才會激活計算模塊以及控制模塊，因此整個系統的能耗并不高。同時整個系統中的供電和通信直接接入沉管隧道中的電力系統，無需單獨設置，因此成本可控。

4、本專利中預埋卡槽的數量可設置多個(數量多于調節單元的數量)，同時接頭部位中智能位移傳感器的安裝孔數量以及調節單元的安裝孔數量均留有空余以供后期置換。

5、本專利中還預埋有抽水管道，所述預埋抽水管道的一端通向Omega止水帶，另一端設置有抽水裝置。當某個節段與節段之間發生了異常位移時，需要考慮到是否已經發生了漏水情形(由于沉管隧道在施工過程中會進行回填，通常漏水都是發生在隧道頂部)，GINA止水帶與OMEGA止水帶之間可能存有水。此時能夠利用本專利中所設置的抽水管道將OMEGA止水帶上方的積水吸出，避免此處的積水向隧道內部泄露。
