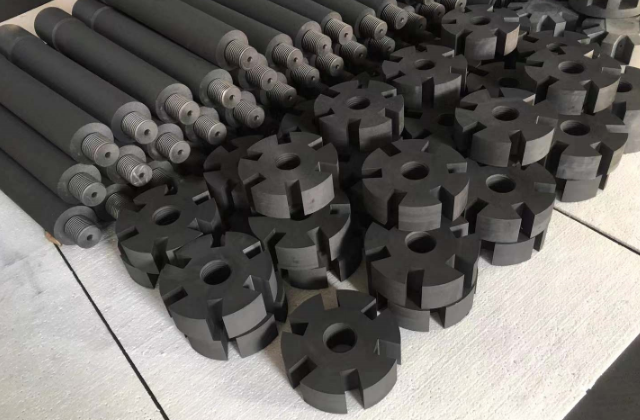

目前，國內鋁加工企業主要采用旋轉噴吹工藝凈化鋁熔體，除氫凈化裝置的關鍵部件是石墨轉子。鋁合金精煉期間，惰性氣體經石墨轉軸中心通孔流入高速旋轉的石墨轉子噴嘴，由噴嘴以細小氣泡形式射入鋁熔體。氣泡螺旋上升過程中，利用分壓差攜帶鋁熔體中的氫和渣，上浮至液面。扒渣去除后，即可實現凈化的目的。通常來說，氣泡越小，鋁熔體凈化效果越好。然而，受到現有加工技術水平的限制，傳統石墨轉子的噴嘴孔徑較大（≧1 mm），不利于氣體熔劑（N2或Ar等）的分散和破碎細化，導致鋁熔體中氫含量偏高≧0.12 ～ 30.15 cm/100g·Al，引起鋁制品性能惡化。

針對石墨轉子噴嘴尺寸、分布位置、數量、孔道結構等特點，研制一種由相互聯結桿件構成的多孔網絡結構。隨后，將該多孔網絡結構作為造孔模板，填充入石墨與瀝青的混合粉中，等靜壓制成致密的石墨圓柱坯料。焙燒和石墨化后，去除模板（多孔網絡結構），可在石墨圓柱內部形成孔隙壁面，從而實現造孔功能。最后，去除石墨圓柱多余部分，獲得的石墨轉子因組織致密，而兼具優異力學性能及微小噴嘴的結構。

用于承擔在石墨轉子內部“造孔”功能的模板，屬于一種大尺寸精細網絡結構，需要具有如下特征：結構排列周期有序，布局可裁減，尺寸均一，大小宏微觀可精準調控，穩定性和剛度優異，與石墨材料有較好的相容性。雖然，傳統模板法也可制備出具有一定孔隙體積占比和力學性能的多孔網絡結構，但是其存在以下弊端：1）難以依據石墨轉子噴嘴尺寸、分布位置、數量等特征，精確加工出具有特定孔隙體積占比和孔徑的網絡結構；2）整體剛性差等不足。

為了提高鋁熔體除氫的效率，需要制備出一種具有較高強度的結構尺寸可調的造孔模板，以滿足石墨轉子對更小噴嘴孔徑的需求。

本發明要解決的技術問題是：為突破傳統加工方法制造微小噴嘴石墨轉子的技術瓶頸，提供一種兼顧“造孔”與力學性能要求的用于制備有序多孔石墨轉子的模板結構及采用3D技術成型的方法。

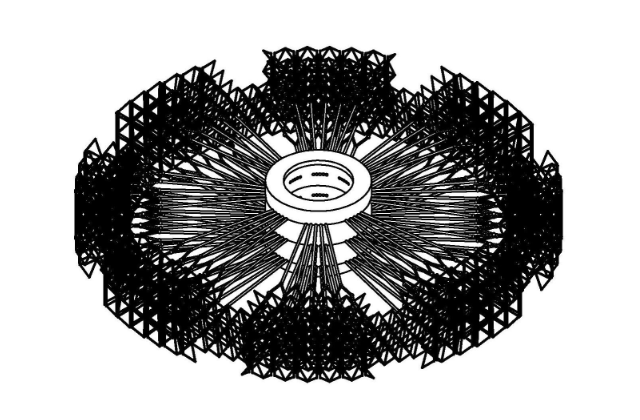

解決上述技術問題的技術方案是：一種用于制備有序多孔石墨轉子的模板結構，包括主干、環形鏤空體和多組枝干，所述主干從上往下依次由頂空心圓柱、N個中間空心圓柱和底空心圓柱套裝構成，N為13，所述頂空心圓柱和中間空心圓柱內開有上小下大的階梯孔，階梯孔下端內壁設置有定位凸柱，所述底空心圓柱內開有等徑孔，頂空心圓柱的底面開有用于安裝枝干的半圓安裝槽，所述中間空心圓柱和底空心圓柱是由上小空心圓柱和下大空心圓柱構成，上小空心圓柱外壁上設置有定位凹柱，中間空心圓柱的下大空心圓柱的頂面和底面以及底空心圓柱的下大空心圓柱的頂面開有用于安裝枝干的半圓安裝槽，上小空心圓柱上開有與下大空心圓柱頂面上的半圓安裝槽連通的連通孔。

本發明另一技術方案是：一種采用3D技術成型上述模板結構的方法，包括以下步驟：

步驟一、環形鏤空體和枝干均采用金屬材質的粉體制備，選擇光敏樹脂作為成型主干的材料。

步驟二、以石墨轉子外徑dgra及0.75dgra的尺寸為直徑繪制圓環，石墨轉子扇形葉片輪廓與圓環相交，所形成的區域視為環形鏤空體所處的區域。

步驟三、依據下述公式計算石墨圓柱的孔隙體積占比Φ：

Φ =模板結構的體積Vpore/石墨圓柱實體的體積Ventity

其中，模板結構的體積Vpore =主干熱解碳化后形成的空腔體積+環形鏤空體體積+枝干體積，孔隙體積占比Φ要求為0.02～ 0.05。

步驟四、金屬粉末預處理

用陶瓷器皿承裝粒徑為1553μm的金屬粉末，隨后，將陶瓷器皿放入真空烘箱，加熱至373K保溫2h，將烘干的金屬粉末取出，用200280目篩網篩分后，備用。

步驟五、金屬3D打印準備

采用粉末床激光熔化金屬3D打印設備成型環形鏤空體和枝干，將鈦合金基板材質噴砂處理后，安裝入成型缸，接著，成型缸下降一個層厚，供粉缸則相應地上升一個層厚，刮刀將供粉缸的粉末刮至成型缸內，在基板表面均勻鋪上一層的金屬粉末，多余的粉末刮至回收缸，隨后，基板預熱至330350K，將高純Ar氣通入成型室內，同時，控制成型室內含氧量低于0.1%。

步驟六、環形鏤空體和枝干的金屬3D成型參數

將環形鏤空體和枝干的三維模型導入數據處理軟件進行切片、路徑規劃和打印參數處理，制作可以加工的數據工程，針對環形鏤空體和枝干的細小特征，工藝參數為：激光掃描功率200 ～ 300W；光斑直徑80 ～ 100 μm；掃描速度800 ～ 1500mm/s；掃描間距為 100μm；層厚30 ～ 60μm。

步驟七、金屬3D成型環形鏤空體和枝干

待設備氧含量、基板溫度、惰性氣體等參數達到設定的條件后，點擊開始按鈕啟動打印，在掃描振鏡的控制下，激光束依據環形鏤空體和枝干的當前層截面形狀進行快速掃描金屬粉末，使其熔化凝固形成熔覆層，隨著，環形鏤空體和枝干的當前層掃描完畢，鈦合金基板下降一個層厚，供粉缸相應地上升一個層厚，由刮刀在基板上再次鋪一層金屬粉末，然后進行環形鏤空體和枝干的下一層掃描，重復上述過程，直至環形鏤空體和枝干成型結束。

步驟八、環形鏤空體和枝干的后處理

將環形鏤空體和枝干放入真空爐中加熱至923 ～ 1123K保溫2 ～ 4h，以消除內部應力，隨爐空冷后，取出，將環形鏤空體和枝干從基板上切除分離。

步驟九、主干光固化的成型參數

將主干的空心階梯圓柱三維模型轉化為 STL 格式的文件導出，接著，采用切片軟件對該STL 文件的模型進行切片處理，獲得主干的截面層數據，再將該數據導入SLA光固化打印機系統，由系統設計掃描路徑，并精確控制激光掃描器和升降臺的運動軌跡，工藝參數為：輪廓掃描速度8000mm/s；填充掃描速度2000mm/s；支撐掃描速度2000mm/s；跳跨速度30000mm/s；工作臺進給速度5mm/s。

步驟十、光固化成型主干

通過掃描器將激光光束按設計的掃描路徑投射到液態光敏樹脂中，使特定區域的樹脂固化形成主干的一個截面層；隨后，升降臺下降一個截面層厚，并使樹脂流動覆蓋在固化層上，再由激光固化主干的下一個截面層；反復上述流程，直至層層疊加構成主干實體。

步驟十一、裝配

依次將金屬材質枝干與金屬材質環形鏤空體、光敏樹脂主干進行組裝，即可獲得異質材料耦合的“軸樹”模板結構。

本發明具有以下優點：

• 石墨轉子內部造孔的模板及采用3D技術成型模板的制備方法是結合了造孔的大尺寸精細網絡結構設計、采用金屬材質及3D技術成型大尺寸精細網絡結構、采用光敏樹脂CUV 9400材質及光固化技術成型模板組件，以消除后續石墨復合材料制備過程中的熱應力。
• 本發明制備的模板結構具有較高強度，且基于石墨轉子噴孔結構特點，采用樹狀結構單元對石墨材料內部進行填充，達到了精準調控石墨轉子噴孔的孔間距、孔徑尺寸、開孔位置等目的，從而滿足了石墨轉子對更小噴嘴孔徑的需求。
• 本發明制備的模板結構與石墨材料復合后，可以采用酸腐蝕的方式方便地去除，從而獲得功能有序多孔石墨材料。
