軟體機器人具有無限自由度、強變形能力、高度適應性等優勢，在醫療診斷、環境檢測和空間探測等方面展現出廣泛的應用潛力。軟體機器人的驅動方式包括物理驅動、流體驅動和電磁驅動等，其中，磁驅動技術具有非接觸、可控性強和穿透性能好等顯著優勢，已成為當前軟體機器人領域的研究前沿和熱點。

目前，磁性軟體機器人領域的一個重要發展領域是如何實現軟體機器人的多模態變形和運動。為實現此目標，一種可行的途徑在于調節軟體機器人內部的磁化特性，另一種在于調節外部驅動磁場。而目前研究主要集中于通過部磁化特性來實現磁性軟體機器人的多模態運動，但對于外部驅動磁場的設計研究相對較少，目前主要驅動磁場類型為靜態磁場、振蕩磁場和旋轉磁場等，功能較為單一，參數可調性差。事實上，由于磁性軟體機器人的運動模態是由其內部的磁化方向分布和其外部的驅動磁場共同控制，如何針對軟體機器人特定的操控需求來設計外部驅動磁場對于實現磁性軟體機器人的靈活和可控運動同樣具有重要意義。

針對現有技術的缺陷，本發明的目的在于提供一種磁性軟體機器人的驅動方法及裝置，旨在解決目前驅動磁場波形功能單一，難以實現磁性軟體機器人多模態復雜運動的問題。

第一方面，本發明提供了一種磁性軟體機器人的驅動方法，包括如下步驟：

確定驅動線圈所用的驅動波；驅動波為參數可調的梯形波，參數包括：上升沿持續時間、上升沿起始值、上升沿終止值、下降沿持續時間、下降沿起始值、下降沿終止值、平頂波持續時間以及平頂波幅值；驅動線圈用于在預設區域產生均勻磁場，其磁場方向和強度隨驅動波變化；向驅動線圈輸入驅動波，以在預設區域內產生均勻磁場，驅動處于預設區域內的磁場軟體機器人產生對應的形態變化；磁性軟體機器人為中心對稱的多爪軟體機器人，其中，通過調控梯形波上升沿和下降沿斜率控制多爪軟體機器人聚攏和放松速度，通過調控上升沿的終止值和下降沿終止值控制多爪軟體機器人聚攏和放松的程度，通過調控平頂波的持續時間和幅值控制多爪軟體機器人保持聚攏或放松的時間和程度；當多爪軟體機器人置于液體環境時，設梯形波上升沿持續時間為第一時間，下降沿持續時間為第二時間，控制第一時間大于第二時間，使得多爪軟體機器人向下劃動液體的過程快速進行，以在液體中向上運動，向上劃動液體恢復的過程緩慢進行，以在液體中向下運動，且向下運動的距離小于向上運動的距離；控制下降沿的終止值小于上升沿的起始值，使得向下劃動液體后達到向下收縮狀態，并控制上升沿之后進入下降沿，且在下降沿之后進入平頂波，控制平頂波的持續時間，使得向下劃動液體后多爪軟體機器人維持向下收縮的狀態，以利用慣性獲得進一步的上升距離，實現在液體環境中類似水母的仿生運動。

第二方面，本發明提供了一種磁性軟體機器人的驅動裝置，包括：

驅動波確定單元，用于確定驅動線圈所用的驅動波；驅動波為參數可調的梯形波，參數包括：上升沿持續時間、上升沿起始值、上升沿終止值、下降沿持續時間、下降沿起始值、下降沿終止值、平頂波持續時間以及平頂波幅值；驅動線圈用于在預設區域產生均勻磁場，其磁場方向和強度隨驅動波變化；驅動控制單元，用于述驅動線圈輸入驅動波，以在預設區域內產生均勻磁場，驅動處于預設區域內的磁場軟體機器人產生對應的形態變化；磁性軟體機器人為中心對稱的多爪軟體機器人，其中，通過調控梯形波上升沿和下降沿斜率控制多爪軟體機器人聚攏和放松速度，通過調控上升沿的終止值和下降沿終止值控制多爪軟體機器人聚攏和放松的程度，通過調控平頂波的持續時間和幅值控制多爪軟體機器人保持聚攏或放松的時間和程度；當多爪軟體機器人置于液體環境時，設梯形波上升沿持續時間為第一時間，下降沿持續時間為第二時間，控制第一時間大于第二時間，使得多爪軟體機器人向下劃動液體的過程快速進行，以在液體中向上運動，向上劃動液體恢復的過程緩慢進行，以在液體中向下運動，且向下運動的距離小于向上運動的距離；控制下降沿的終止值小于上升沿的起始值，使得向下劃動液體后達到向下收縮狀態，并控制上升沿之后進入下降沿，且在下降沿之后進入平頂波，控制平頂波的持續時間，使得向下劃動液體后多爪軟體機器人維持向下收縮的狀態，以利用慣性獲得進一步的上升距離，實現在液體環境中類似水母的仿生運動。

通過本發明所構思的以上技術方案與現有技術相比，具有以下優點：

(1)采用參數可控梯形波驅動，梯形波控制波形結構簡單，參數直觀，易于調控。單一梯形波驅動能夠?qū)崿F(xiàn)軟體機器人聚攏、放松、劃水等單獨動作。通過多個梯形波的不同的參數組合，可實現磁性軟體機器人的復雜運動，例如抓握細軟且易碎的物體或者捕捉運動物體，以及在液體中進行仿生運動。

(2)驅動波形的參數設置范圍廣，精度高，可控性好，可以精確調整波形實現對驅動磁場的精確設置。所述的參數可調梯形波，幅值設置范圍為?N V至+N V(N一般為5或者10)，調整精度為0.3mV以上，持續時間設置精度為1ms以上，頻率設置范圍為0Hz至100Hz以上，調整精度為0.1Hz以上。

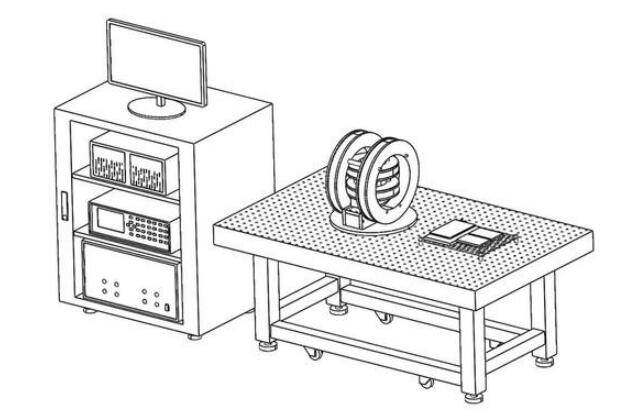

(3)通過單片機控制高精度DAC產生驅動波形，經功率放大器放大后調控電流使電磁線圈產生磁場驅動，相比于傳統的利用永磁體梯度力直接拖拽驅動的方式，本控制方法驅動波形可調性更高、控制精度更高，可重復性更好。
