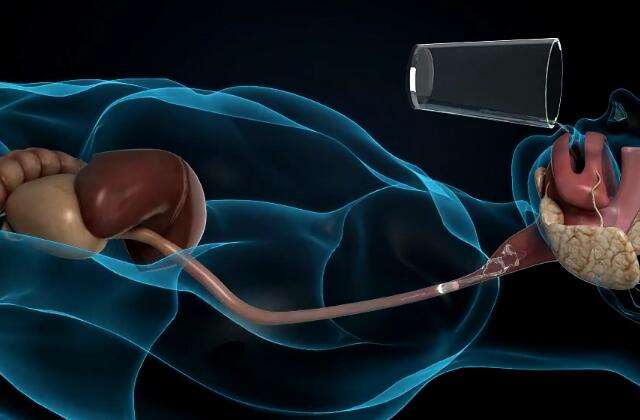

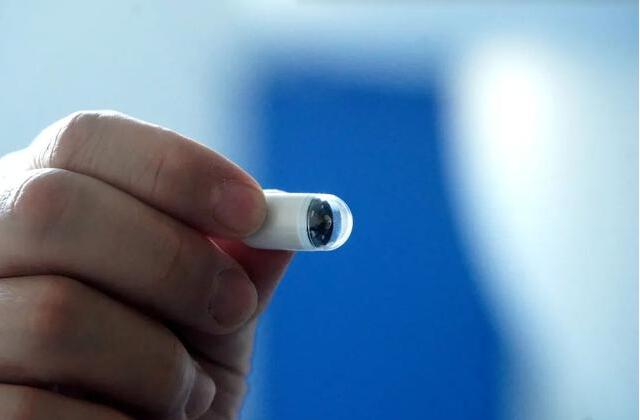

膠囊機器人檢查是一種新興的腸胃道檢查方法，相比較于傳統的醫用腸胃鏡，利用膠囊機器人能夠極大程度上減少腸胃道檢查過程中的痛苦，實現替代傳統腸胃鏡檢查的目的。膠囊機器人主要由攝像頭、無線傳輸模塊、電源模塊、永磁體等部分組成，整個膠囊機器人與普通的膠囊類似，能夠像普通藥品膠囊一樣正常吞咽。通過病人吃下膠囊機器人，膠囊機器人會隨著腸胃的蠕動而運動，不斷拍攝病人體內的圖像，并無線傳輸?shù)酵獠拷邮昭b置中，醫生根據膠囊拍攝到的圖像對病人的病情進行診斷。然而，在膠囊機器人隨著人體腸胃道蠕動而運動的過程中，膠囊機器人的位置和姿態不受醫生的控制，無法保證能夠拍攝到病人體內病灶的圖像，這容易造成醫生的誤診。因此，膠囊機器人的主動驅動是必要的。

為了解決膠囊機器人的主動驅動問題，提供一種膠囊機器人的驅動裝置，本發明改進了膠囊機器人的內部結構，并設計驅動裝置，利用通電線圈產生可控的磁力驅動膠囊機器人，驅動方法安全可靠。

本發明提供了膠囊機器人及其驅動裝置，方案如下：

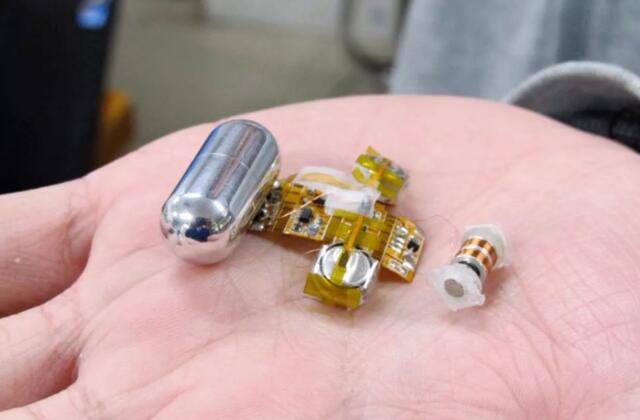

第一方面，本發明提供一種膠囊機器人，膠囊機器人包括了無線通信模塊、電源模塊、處理器模塊、攝像頭模塊和永磁體。

無線通信模塊用于傳輸膠囊機器人采集的圖像數據，包括無線傳輸芯片和天線模塊。

電源模塊用于為膠囊機器人提供穩定的電源，包括紐扣電池和穩壓電路。

處理器模塊用于控制攝像頭模塊的數據采集和無線通信模塊的數據發送，包括微處理器芯片和外圍電路組成的最小系統。

攝像頭模塊用于實時拍攝圖像，包括攝像頭及其驅動電路、照明LED。

永磁體用于與外部驅動磁場相互作用，為膠囊機器人運動提供動力。永磁體的形狀不唯一，保證永磁體安裝到膠囊機器人中底部位置，永磁體的磁矩方向?yàn)槟z囊機器人的底部指向膠囊機器人的頂部方向。

在本發明提供的膠囊機器人中，無線通信模塊、電源模塊、處理器模塊、攝像頭模塊依次安裝于塑料外殼內，永磁體安裝于膠囊機器人中外殼的底部位置，位于其它所有模塊下方。由于永磁體的質量相較于膠囊機器人中的其它模塊更大，因此在不施加外力的情況下永磁體將保持在下方，膠囊機器人不發生偏轉。在外部磁場驅動膠囊機器人時，膠囊機器人需要克服永磁體的重力才可能會出現偏轉，并且外部的驅動磁場減小或者消失后，在重力的作用下，膠囊機器人仍然會回到永磁體在下方的狀態。

第二方面，本發明提供了一種膠囊機器人的驅動裝置，用于驅動膠囊機器人運動。

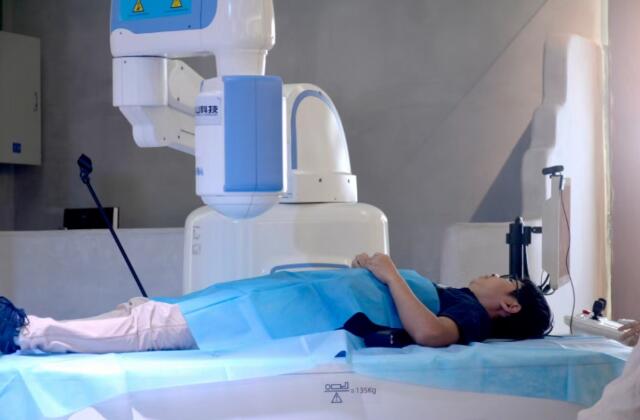

此裝置包括外部框架，用于安裝驅動裝置；第一驅動滑軌，安裝于固定外部框架上方，可由電機驅動自由于X軸上運動；第二驅動滑軌，安裝于第一滑軌之間，可由電機驅動自由于Y軸上運動；第三滑軌，安裝于第二滑軌之上，可由電機驅動自由于Z軸上運動；滑塊連接裝置，安裝于第三滑軌上，連接滑軌與電磁線圈固定裝置。線圈固定裝置包含兩個電機，一個電機位于滑軌連接裝置上，能夠驅動電磁線圈固定裝置轉動；另一個電機位于電磁線圈固定裝置上，可以直接驅動電磁線圈轉動。電磁線圈中安裝了鐵芯以增強通電時線圈產生的磁場。

本發明優點：

本發明中使用磁力驅動膠囊機器人，搭配膠囊機器人的結構特點，使得膠囊機器人能夠在人體檢查過程中保持穩定的姿態，利于外部磁場對膠囊機器人進行控制，同時也能夠保證拍攝到的圖像更穩定和清晰。其次，本發明提供的膠囊機器人驅動裝置使用滑軌組合成的龍門型機械臂，控制簡便，結構可靠，穩定性高，并且機械臂末端能夠搭載的電磁線圈質量大，通過控制線圈的電流產生更強的磁場。另外，本發明中采用的是電磁線圈通電產生磁場，能夠只在需要驅動膠囊機器人時產生驅動磁場，驅動膠囊機器人進行人體檢查，檢查完成后關閉電源即可關閉磁場，結束使用后不產生剩磁，并且在使用過程中遇到緊急情況時能夠立即關閉磁場，防止進一步造成傷害。
