雖然國內(nèi)紙尿褲市場(chǎng)前景廣闊，但競(jìng)爭(zhēng)激烈，行業(yè)準(zhǔn)入門檻低，產(chǎn)品同質(zhì)化嚴(yán)重，在此背景下，一些進(jìn)口品牌如金佰利、愛生雅、尤尼佳、強(qiáng)生等占盡我國市場(chǎng)先機(jī)，占據(jù)市場(chǎng)份額近70%。國產(chǎn)紙尿褲難已占據(jù)主流的原因除了產(chǎn)品附加值低，發(fā)展起步晚外，研發(fā)投入少是最根本原因，只能盲目跟隨國外企業(yè)，較少有企業(yè)對(duì)高端紙尿褲進(jìn)行過研究等，導(dǎo)致國內(nèi)產(chǎn)品在市場(chǎng)中處于劣勢(shì)，因此，紙尿褲醫(yī)衛(wèi)護(hù)理用品領(lǐng)域急需柔軟、吸收好且回滲量低的高端紙尿褲護(hù)理用品。

復(fù)合芯體作為紙尿褲的主體吸收材料，是賦予紙尿褲良好吸收性能、不漏尿、干爽和良好透氣性的關(guān)鍵。現(xiàn)有紙尿褲中的復(fù)合吸收芯體一般為三層結(jié)構(gòu)，上下層為無紡布，中間層為高吸水樹脂層，通常高吸水樹脂層的鋪放量比較大，在生產(chǎn)過程中存在吸水樹脂易漏出，污染生產(chǎn)環(huán)境的問題。此外在使用過程中，由于大量高吸水樹脂的緊密堆積，一方面造成了芯體手感硬，觸感差，另外一方面液體在局部被吸收飽和以后，高吸水樹脂變成了凝膠狀態(tài)，所產(chǎn)生的阻滯作用阻礙了液體進(jìn)一步向周邊滲透，導(dǎo)致了對(duì)芯體中高吸水樹脂的利用率低，只有位于紙尿褲中間芯體中的高吸水樹脂處于吸收飽和狀態(tài)，而位于尿褲兩端芯體中的高吸水樹脂沒有被利用的問題，在影響吸收性的同時(shí)，還浪費(fèi)了寶貴高吸水樹脂。

針對(duì)現(xiàn)有技術(shù)存在的上述問題，本發(fā)明提供了一種棕櫚纖維吸收材料及其制備方法。

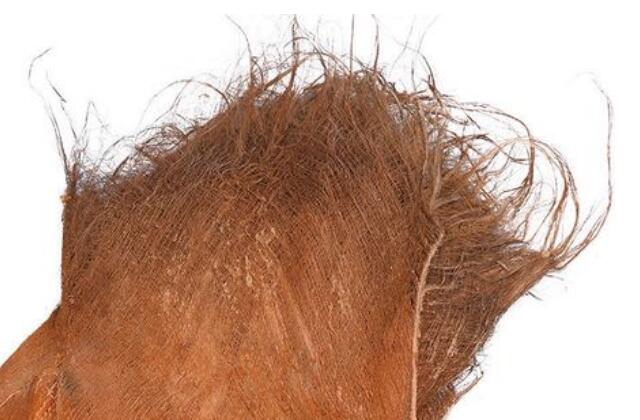

根據(jù)本發(fā)明實(shí)施例的第一個(gè)方面，提供一種棕櫚纖維吸收材料及其制備方法，其特征在于，所述方法包括：對(duì)棕櫚空果串進(jìn)行擠壓機(jī)械處理，獲得棕櫚空果串纖維塊，再采用酶煮法將棕櫚空果串纖維塊之間的膠質(zhì)進(jìn)一步脫除，經(jīng)水洗、烘干和粉碎后，獲得長度為0.7?3.95mm，細(xì)度為45.3?56.5μm的棕櫚空果串纖維；分別以無塵紙為上層和底層，在上層無塵紙的內(nèi)表面和底層無塵紙的上表面分別噴灑熱熔膠，在所述上層無塵紙和所述下層無塵紙之間分別鋪放第一高吸水空果串纖維層、蓬松型熱風(fēng)無紡布和第二高吸水空果串纖維層得到復(fù)合纖維體，將所述復(fù)合纖維體輸送至烘箱進(jìn)行復(fù)合，出烘箱分切成寬度為16cm的片狀，然后卷繞得到棕櫚纖維吸收材料。

本發(fā)明提供的一種棕櫚纖維吸收材料及其制備方法，通過對(duì)接近干燥的棕櫚空果串進(jìn)行對(duì)輥擠壓處理，獲得纖維適度疏解棕櫚空果串纖維塊，通過堿性酶的合理輕脫膠，使空果串纖維之間的連接進(jìn)一步松解，再經(jīng)過三刀纖維提取機(jī)中的7型刀、1型刀和離心刀的運(yùn)轉(zhuǎn)產(chǎn)生的高速氣流對(duì)空果串纖維塊進(jìn)行切割、撞擊和摩擦力的綜合粉碎處理，獲得具有一定長度和細(xì)度的棕櫚空果串超短纖維，并對(duì)不同長度的空果串纖維與不同吸收速度、吸水、保水和鎖水能力的高分子吸水樹脂相配合，制備出了五層復(fù)合芯體結(jié)構(gòu)的棕櫚纖維吸收材料，具有吸收速度快、導(dǎo)濕和擴(kuò)散性好，保水和鎖水性強(qiáng)的優(yōu)勢(shì)，顯著提高了高分子吸水樹脂的利用率，進(jìn)一步降低了后續(xù)成品紙尿褲的生產(chǎn)成本，增加了紙尿褲的干爽性能，屬于復(fù)合吸收芯體新型材料，具有很好的市場(chǎng)應(yīng)用前景。
