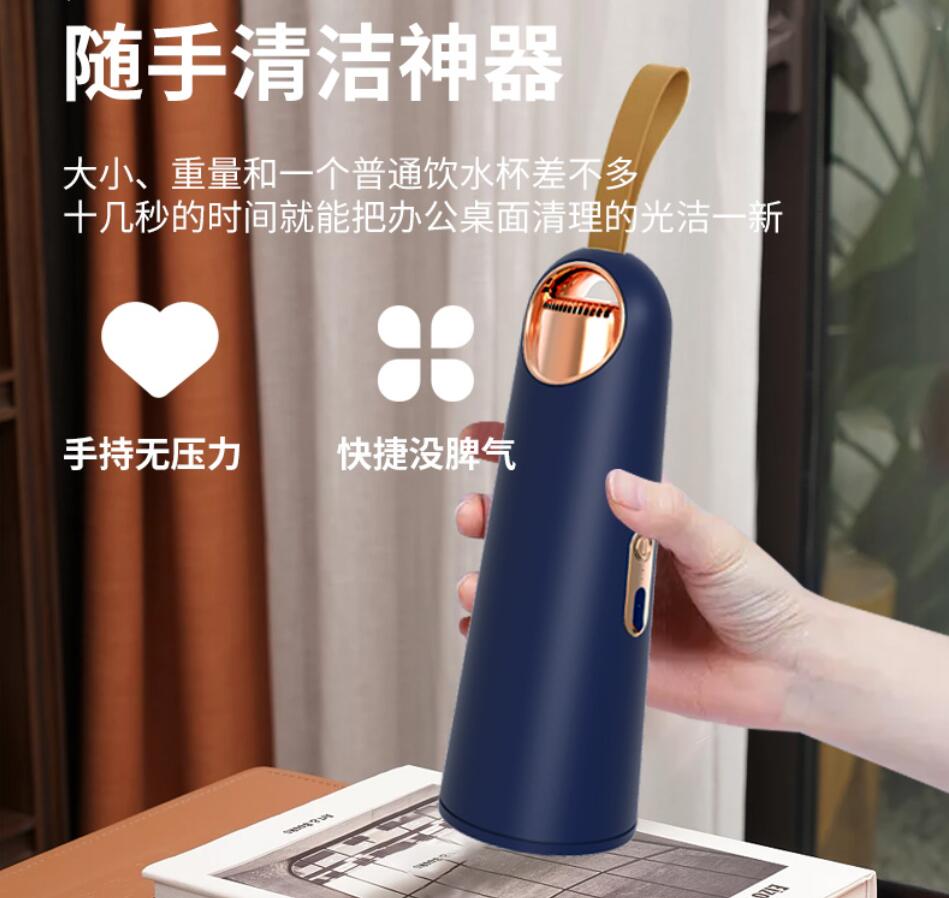

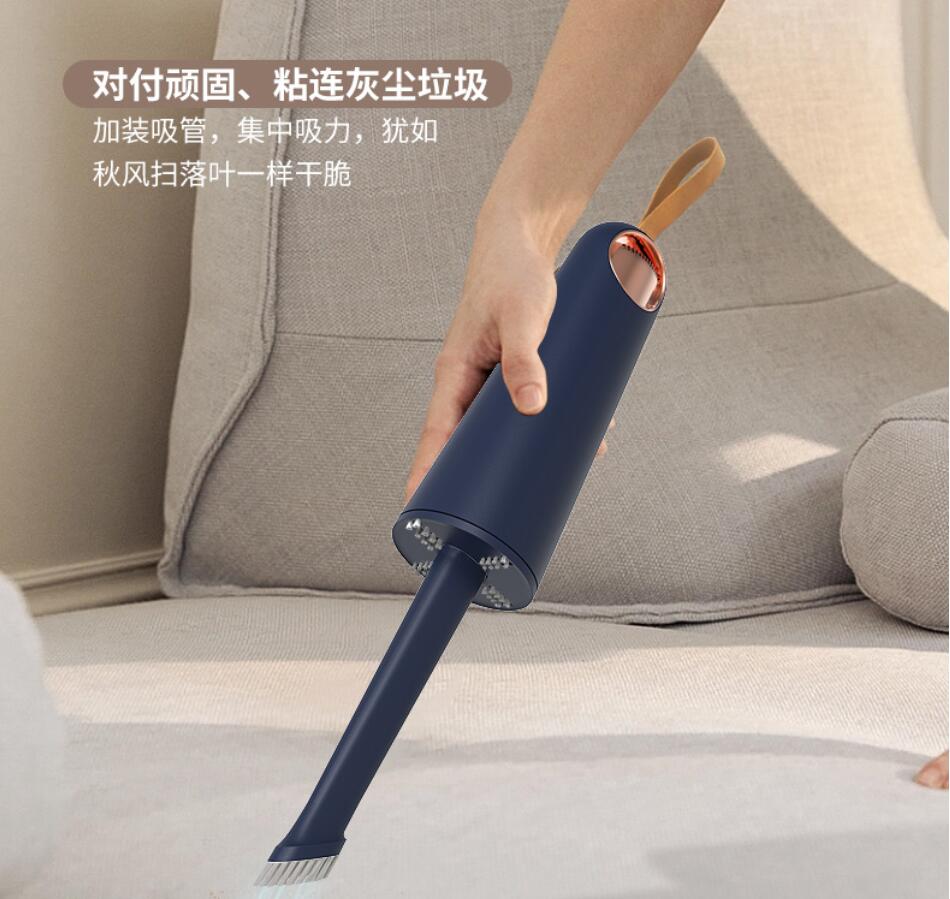

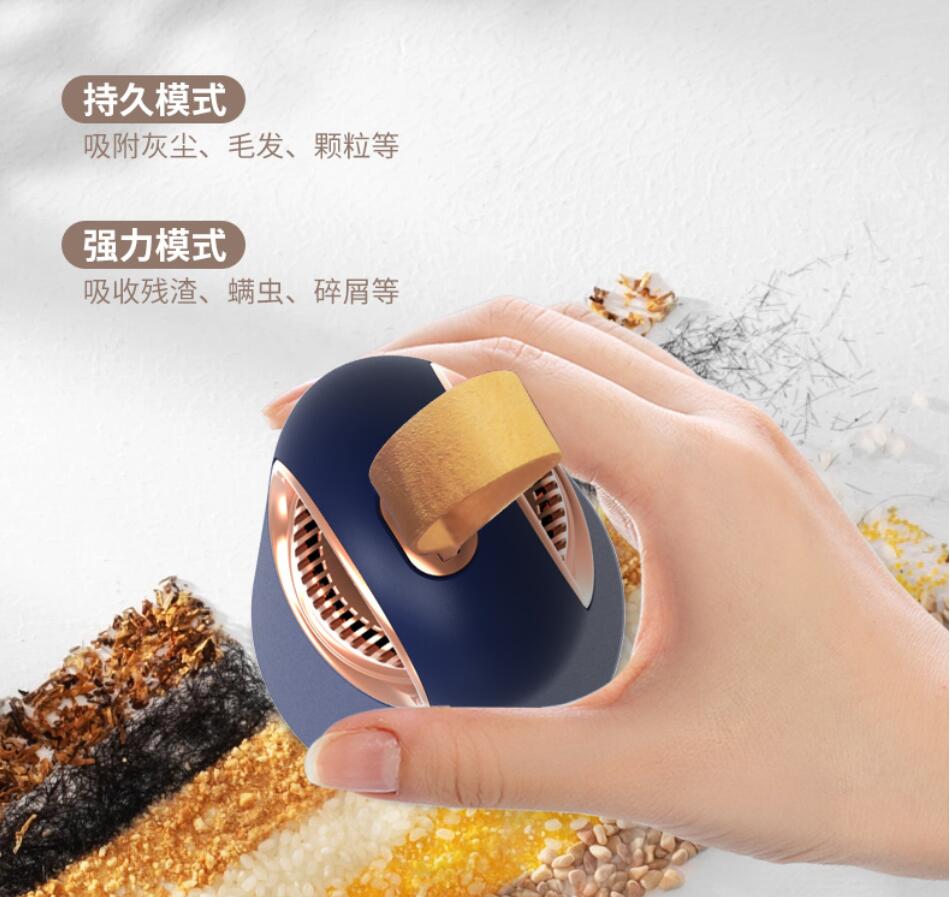

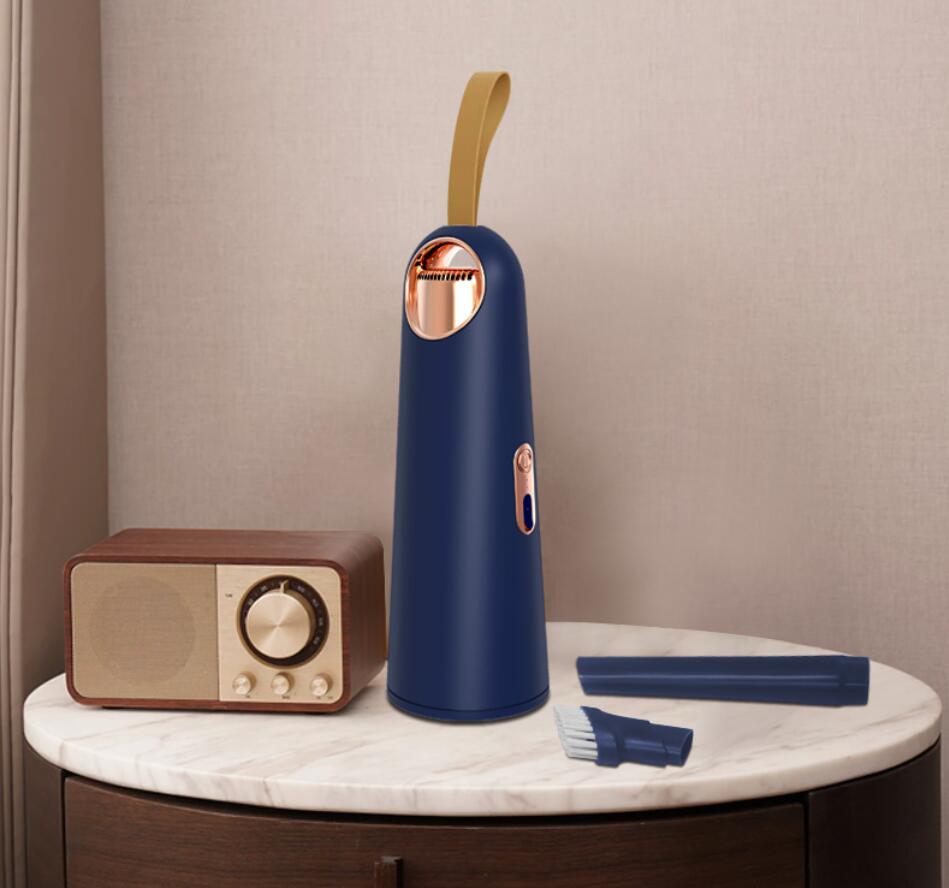

本實用新型公開一種手持式無線吸塵器，其包括手持機殼、直流電機、風輪、集塵杯和電池供電電路，直流電機與風輪傳動連接、并共同設置在手持機殼內。

手持機殼對應風輪設有進風口和出風口，集塵杯設置在進風口上、并與風輪之間設有過濾器件，集塵杯表面設有吸塵口，電池供電電路設置在手持機殼上，所述電池供電電路包括電池、控制開關和繼電器，繼電器包括電磁線圈和由電磁線圈驅動的磁動常開開關。

電磁線圈通過控制開關直接或間接與電池電性連接，所述直流電機通過磁動常開開關直接或間接與電池電性連接，控制開關閉合，電磁線圈通電，磁動常開開關閉合實現直流電機啟動。

此款手持式無線吸塵器的直流電機與電池輸出電源之間通過繼電器的磁動常開開關接通，減少觸點打火、發熱氧化的情況，壽命更長。
